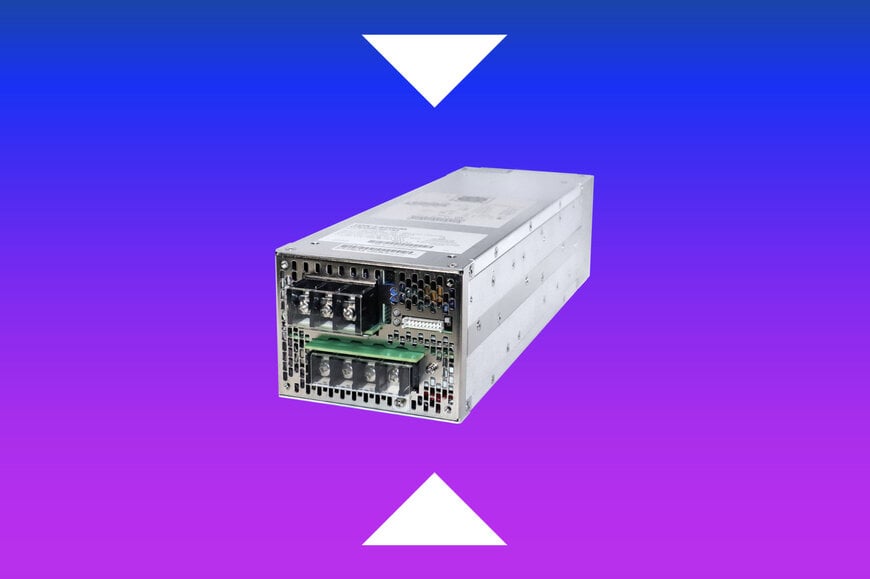

A medida que los sistemas industriales continúan exigiendo una mayor densidad de energía, una eficiencia mejorada y arquitecturas de sistemas flexibles, el diseño de la fuente de alimentación se centra cada vez más en la escalabilidad, el control digital y la compatibilidad con la infraestructura de alto voltaje. TDK ha presentado la serie TDK-Lambda TPS4500 para abordar estos requisitos, entregando una plataforma de alimentación CA-CC de 4500 W diseñada para entornos industriales exigentes.

El TPS4500 está construido para la operación directa de alto voltaje trifásico de insumos, el apoyo a Delta y Estrella de configuraciones a través de un 360 a 528 Vac rango. Mediante la aceptación de alto voltaje de tres fases de entrada directamente de la fuente de alimentación elimina la necesidad externa para el paso de los transformadores, sistema de reducción de costes y la complejidad, mientras que el apoyo mejorado en la fase de balanceo de carga en grandes instalaciones.

La plataforma admite configuraciones de salida única y doble y está diseñada para operación en serie o en paralelo. Las salidas se pueden compartir en carga en cualquier proporción hasta los límites nominales, lo que permite a los diseñadores del sistema escalar el voltaje o la potencia según lo requiera la aplicación. Las configuraciones de salida nominal incluyen 92 V a 49 A y 184 V a 24,5 A, con amplios rangos de ajuste disponibles a través de interfaces de control digital. La salida de 92 V se puede programar de 10 a 96,5 V, mientras que la versión de 184 V admite un ajuste de 20 a 193 V.

La integración del sistema digital es una característica de diseño central del TPS4500. Una interfaz PMBus ™ proporciona monitoreo en tiempo real del voltaje de salida, la corriente de salida, la temperatura interna, la velocidad del ventilador y las señales de estado del sistema. La misma interfaz permite la programación remota de parámetros operativos, como límites de voltaje de salida, umbrales de sobrecorriente y control remoto de encendido/apagado. Además de PMBus™, la fuente de alimentación incluye señales aisladas de falla de CA, CC Positiva y caída de fase, junto con capacidad de detección remota y una fuente de reserva de 12 V y 0,3 A para admitir componentes electrónicos de supervisión.

Desde el punto de vista térmico y de eficiencia, el TPS4500 alcanza una eficiencia típica del 93%. La unidad es capaz de arrancar en frío a -40 °C y admite un funcionamiento continuo de -10 °C a +70 ° C ambiente. La potencia de salida se reduce linealmente del 100% al 80% entre 50 ° C y 60 °C, y del 80% al 55% a 70 °C, lo que permite un comportamiento térmico predecible en sistemas cerrados o de alta densidad. El gabinete mide 107 × 85 × 335 mm (Ancho × Alto × profundidad), lo que hace que el suministro sea adecuado para la integración en sistemas montados en rack de 2U.

La serie está diseñada para cumplir con una amplia gama de requisitos reglamentarios y ambientales. Las certificaciones de seguridad incluyen IEC / UL / CSA / EN 62368-1, con marcas CE y UKCA para cumplimiento de bajo voltaje, EMC y RoHS. Las fuentes de alimentación cumplen con los límites de emisiones conducidas y radiadas EN55032-A a nivel del sistema, cumplen con los estándares de inmunidad IEC 61000-4 y cumplen con los requisitos SEMI F47-0706 a una entrada nominal de 480 Vca. Las clasificaciones de aislamiento eléctrico incluyen 3 kVac de entrada a salida, 2 kVac de entrada a tierra y 500 Vcc de salida a tierra.

Para mayor robustez mecánica, la serie TPS4500 está diseñada para los requisitos de vibración y choque MIL-STD-810H, lo que admite la implementación en entornos sujetos a cargas de transporte, vibración industrial y estrés mecánico.

El TPS4500 se dirige a aplicaciones industriales de alta potencia, como sistemas de prueba y medición, equipos de fabricación de semiconductores, plataformas de fabricación aditiva, impresoras industriales, sistemas láser y amplificadores de potencia de RF, donde la entrega de energía escalable, el monitoreo digital y la compatibilidad de alto voltaje son requisitos críticos del sistema.
