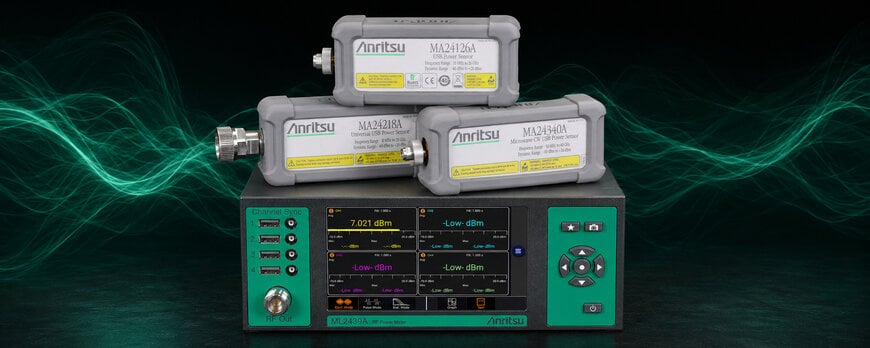

Analizador de potencia multicanal para mediciones RF de banda ancha

Anritsu anunció el lanzamiento mundial del ML2439A, un analizador de potencia desarrollado para aplicaciones avanzadas de medición RF y entornos de pruebas automatizadas. El equipo admite hasta cuatro sensores USB simultáneamente y permite realizar mediciones RMS, de pulso y de potencia pico en una única plataforma.

El sistema está dirigido a aplicaciones de desarrollo de radar, validación de Wi-Fi y Bluetooth, así como infraestructuras de comunicaciones digitales que requieren mediciones de potencia precisas en señales moduladas y de banda ancha. Gracias a su compatibilidad con toda la gama de sensores USB de Anritsu, el ML2439A puede integrarse en arquitecturas de prueba RF existentes, al tiempo que mejora la velocidad de medición y la automatización de bancos de prueba.

Medición RF multicanal hasta 50 GHz
El ML2439A cubre un rango de frecuencia de 10 MHz a 50 GHz, dependiendo del modelo de sensor USB utilizado. El instrumento admite hasta cuatro sensores simultáneamente, incluidos los sensores de potencia pico MA244xxA, los sensores CW MA243xxA y los sensores True RMS MA241xxA y MA242xxA.

Esta arquitectura multicanal permite realizar diferentes tipos de mediciones en paralelo sobre distintas señales RF. Los usuarios pueden analizar simultáneamente señales RMS, pulsos y potencia pico sin necesidad de utilizar varios instrumentos independientes.

El sistema muestra resultados gráficos y textuales tanto para señales CW como moduladas, facilitando el análisis del rendimiento en entornos de desarrollo y validación RF.

Rendimiento de banda ancha para señales moduladas complejas
El ML2439A aprovecha las capacidades de los sensores USB de Anritsu para medir señales moduladas por pulsos estrechos y señales periódicas de banda ancha. Cuando se combina con los sensores de potencia pico MA244xxA con un ancho de banda de vídeo de 195 MHz, el instrumento puede analizar señales RF complejas que requieren una amplia capacidad de medición.

Con los sensores CW MA243xxA y los sensores True RMS MA241xxA/MA242xxA, el sistema realiza mediciones RMS en un rango dinámico de -60 dBm a +20 dBm. Esta capacidad permite probar señales digitales moduladas utilizadas en aplicaciones Wi-Fi, Bluetooth, WiMAX y en el desarrollo de sistemas de radar.

Las mediciones de potencia RF de banda ancha son cada vez más importantes en laboratorios de I+D y entornos de validación de comunicaciones inalámbricas, donde las rápidas variaciones de potencia y los esquemas de modulación complejos deben analizarse con precisión.

Automatización SCPI e integración en sistemas de prueba
El ML2439A también incorpora compatibilidad con comandos SCPI para sensores USB a través del analizador de potencia. Los comandos SCPI, ampliamente utilizados en entornos de prueba automatizados, permiten el control programable de las mediciones mediante secuencias de comandos estandarizadas.

Esta funcionalidad simplifica la integración en sistemas automatizados de pruebas RF y reduce el tiempo de desarrollo de scripts de validación. Las interfaces GPIB y Ethernet garantizan la compatibilidad tanto con infraestructuras de laboratorio heredadas como con arquitecturas de prueba modernas.

El instrumento también incorpora una fuente de prueba de 50 MHz para procedimientos de calibración y verificación de sensores.

Arquitectura compacta y funciones avanzadas de seguridad
El ML2439A utiliza un chasis compacto de 3,5 × 8,3 × 11,2 pulgadas, adecuado para instalaciones de sobremesa y montaje en rack. El sistema cuenta con una pantalla multitáctil y un teclado frontal para la configuración local de las mediciones.

Para entornos con requisitos de ciberseguridad o protección de datos, el sistema ofrece memoria microSD interna extraíble y capacidad de arranque desde una unidad USB externa. Este enfoque permite cumplir con los requisitos de seguridad en sectores industriales, gubernamentales y de defensa.

Contexto adicional: especificaciones técnicas y comparación competitiva
El mercado de analizadores de potencia RF multicanal incluye varias soluciones competidoras utilizadas en laboratorios RF y aplicaciones de prueba de comunicaciones inalámbricas. Entre las referencias del sector se encuentran las series N1914A de Keysight Technologies y la serie NRP de Rohde & Schwarz, que también admiten sensores de potencia USB y mediciones de banda ancha.

Los principales criterios de comparación incluyen el ancho de banda de vídeo, el rango dinámico de medición, el número de sensores simultáneos, la compatibilidad SCPI y la capacidad para analizar señales moduladas complejas.

Con soporte para cuatro sensores simultáneos y un ancho de banda de vídeo de hasta 195 MHz mediante los sensores MA244xxA, el ML2439A está orientado a aplicaciones que requieren mediciones rápidas de señales RF pulsadas y señales digitales de banda ancha. Las interfaces Ethernet y GPIB también permiten su integración en entornos de prueba híbridos que combinan equipos modernos e infraestructuras heredadas.
